有效失真

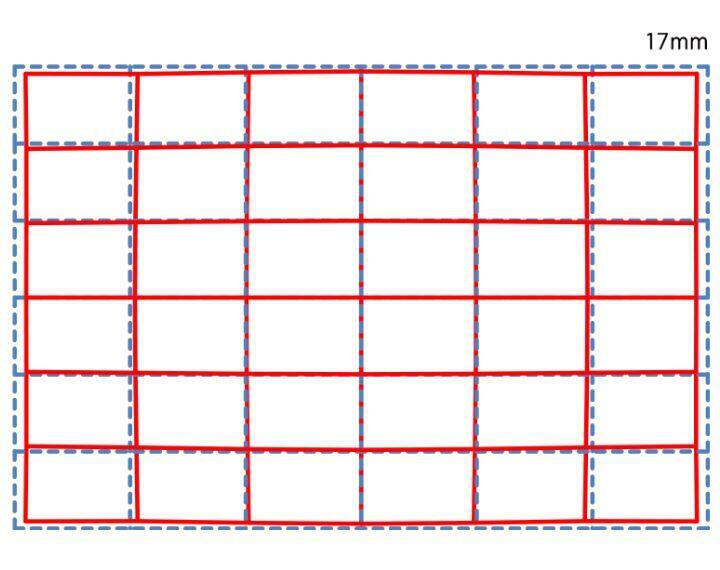

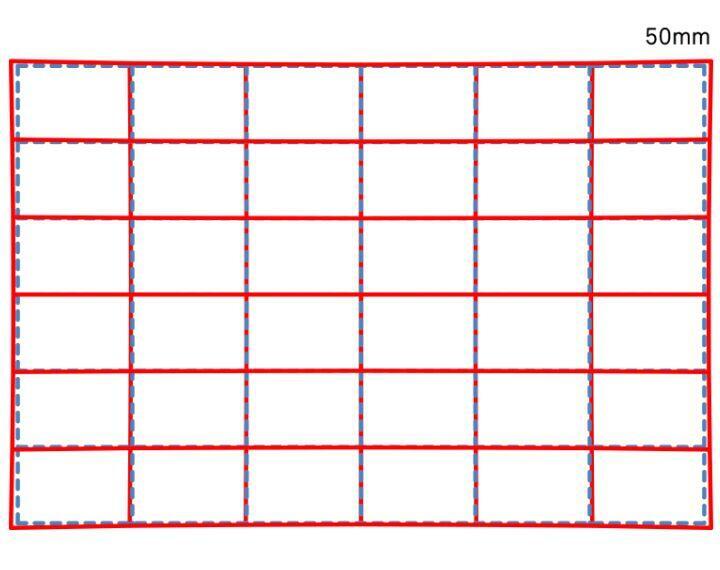

虚线是使用理想镜头的光栅图案的图像。红线部分使用实际镜头显示了光栅图案，并且失真可以证明光栅模式如何变形。

相对失真

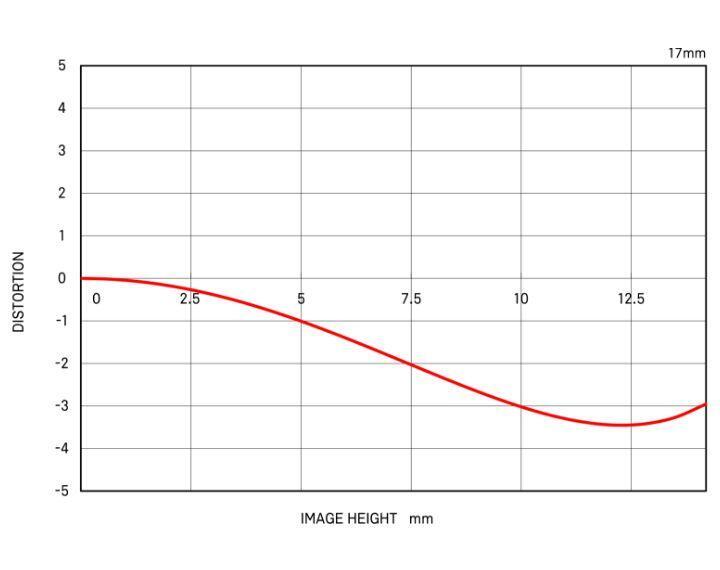

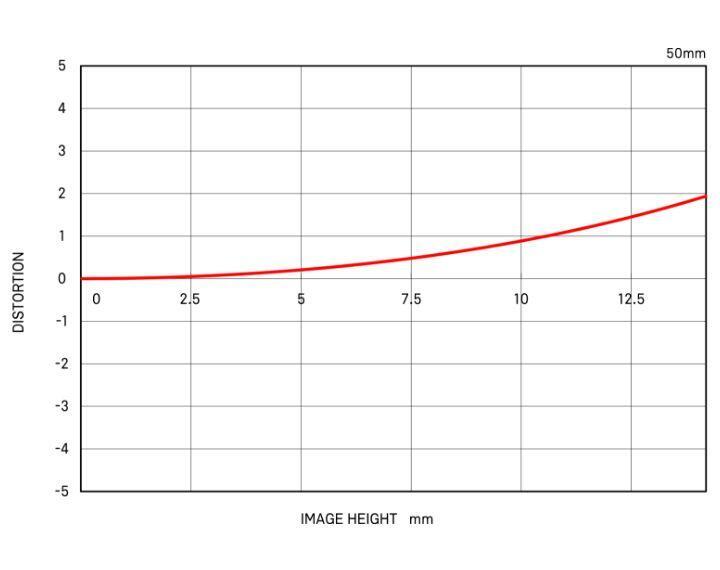

该图显示了水平轴上理想的图像高度（距屏幕中心[mm]的距离），垂直轴显示了失真幅度。与理想的图像高度y0相比，扭曲的大小由图像的实际高度y的延伸（或收缩）表示表示。

失真尺寸D [％] =（Y-Y0）/Y0×100
拍摄正方形对象时，如果失真值为负，它将看起来像是在凸起（松弛失真），如果它是正的，则将看起来像凹陷（单包失真）。
失真值越接近0，上述失真就越减少自支撑。

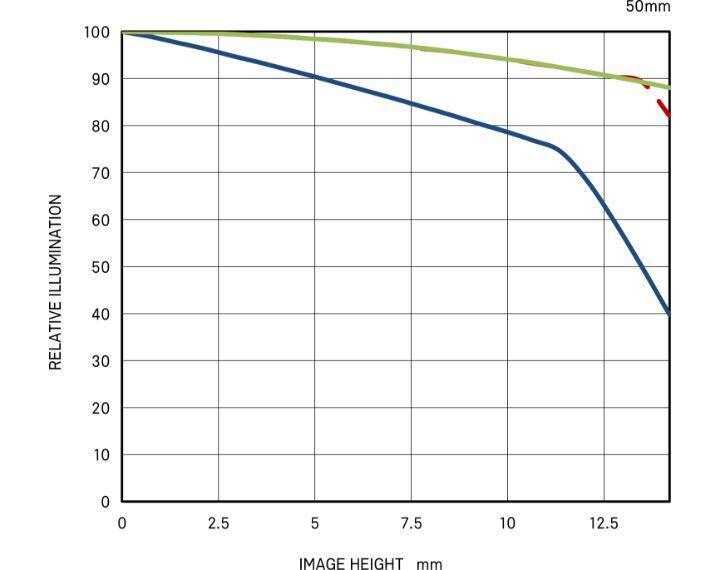

如何查看周围的光

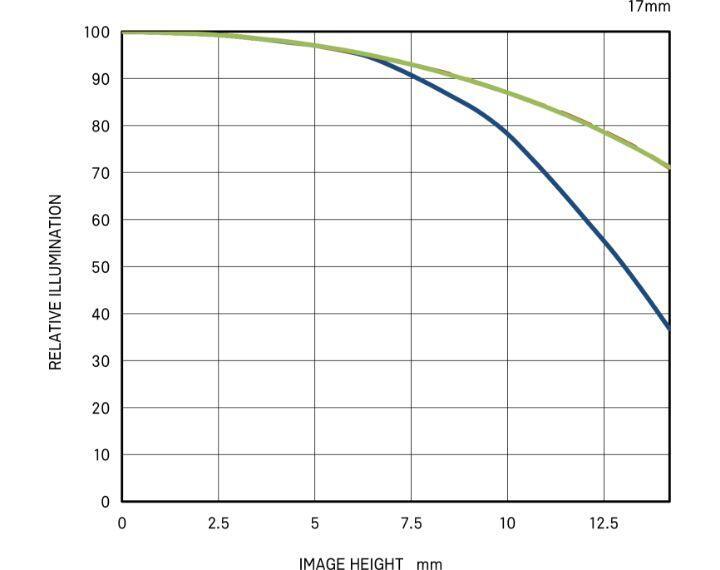

图的水平轴显示了图像高度（距屏幕中心的毫米距离），垂直轴显示光量的中心100％时的周围光量。如果周围区域的光线太低，则屏幕的四个角将是黑暗的。
